Comment choisir les assemblages de câbles hybrides M23 pour les servomoteurs, les robots et l'automatisation industrielle
Les assemblages de câbles hybrides M23 sont utilisés dans les équipements industriels où l'alimentation, le signal et les données Ethernet doivent être transmis via une seule connexion compacte. Pour les servomoteurs, les robots, les systèmes d'entraînement et les équipements d'automatisation, un connecteur hybride peut réduire l'espace de câblage, simplifier l'installation et améliorer l'efficacité de la maintenance.
Ce guide explique comment choisir entre deux produits d'assemblage de câbles hybrides Premier Cable M23 : PCM-S-0747 et PCM-S-0748.
PCM-S-0747
Le PCM-S-0747 est un assemblage de câble hybride M23 mâle-à-mâle de 2 m conçu pour une connexion directe d'appareil-d'appareil à appareil. Il convient lorsque les deux appareils disposent déjà d'interfaces M23 correspondantes, comme un servomoteur et un servomoteur, un module robot et une unité de commande, ou deux appareils d'automatisation.
PCM-S-0748
Le PCM-S-0748 est un câble femelle M23 à montage sur panneau vers extrémité ouverte de 0,5 m conçu pour les équipements nécessitant un connecteur M23 fixe sur le boîtier ou le panneau de la machine. Les fils ouverts sont acheminés à l'intérieur de l'équipement et peuvent être soudés, sertis ou connectés par le client selon le schéma de câblage interne.

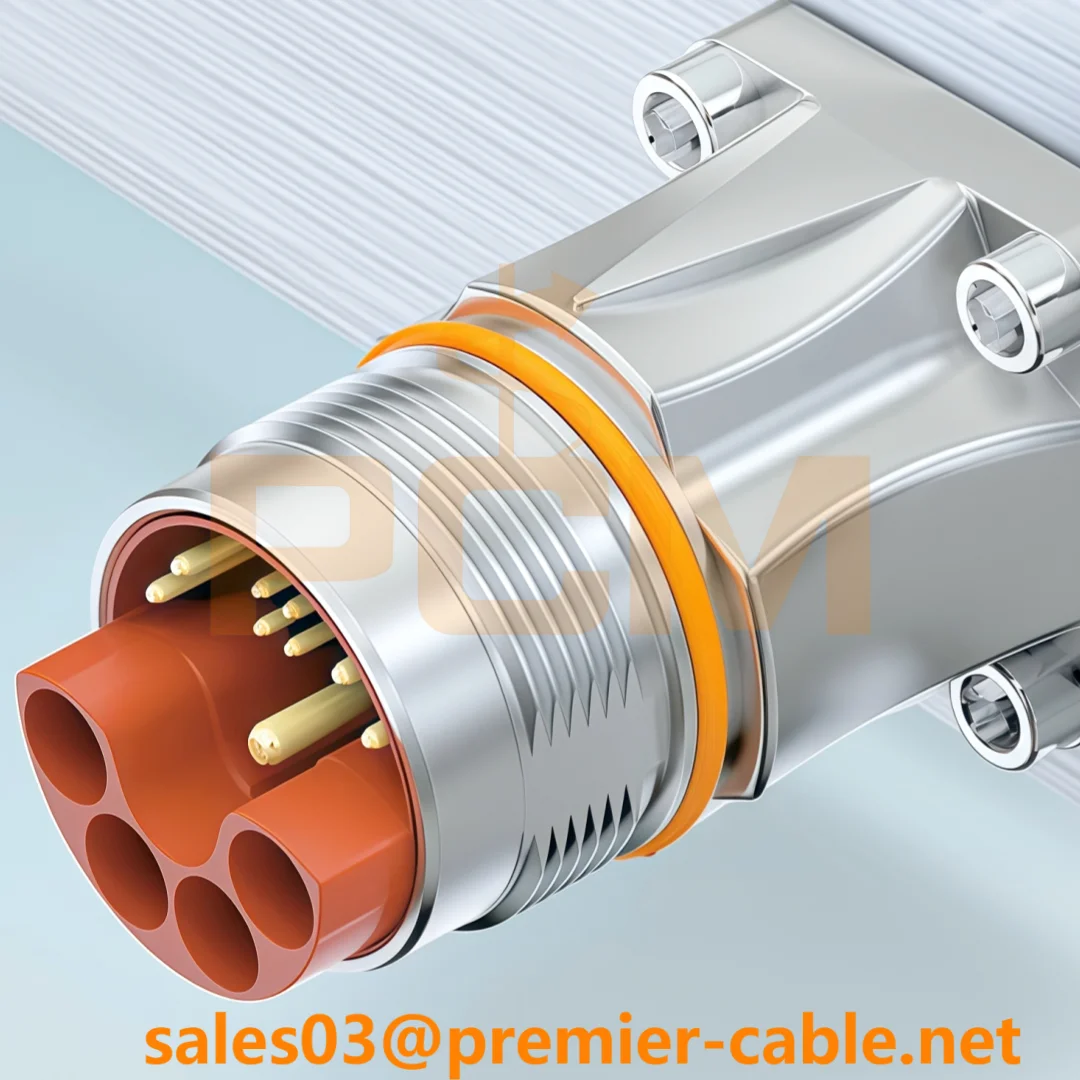

Photo du produit à montage sur panneau
Photo du produit à montage sur panneau
Les deux produits suivent le concept M23 Power Signal Data Hybrid et conviennent aux applications industrielles nécessitant une transmission compacte, fiable et blindée.
Pourquoi les assemblages de câbles hybrides M23 sont utilisés dans les équipements industriels
Les systèmes d'automatisation modernes doivent souvent exécuter plusieurs fonctions électriques via une seule interface machine. Un servomoteur, une articulation de robot ou une unité d'entraînement peut nécessiter :
- Puissance du moteur
- Câblage de frein
- Retour d'information du codeur
- Signaux du capteur
- Signaux de contrôle
- Données Ethernet CAT5
- Communication entre les variateurs et les contrôleurs
L'utilisation de connecteurs séparés pour l'alimentation, le signal et les données augmente l'espace du panneau, la complexité du câblage et le temps d'installation. Un ensemble connecteur et câble hybride M23 combine ces fonctions dans une interface compacte.
Pour les fabricants d’équipements, cela peut apporter plusieurs avantages pratiques :
- Moins de connecteurs sur le panneau de la machine
- Acheminement des câbles plus propre
- Installation plus rapide
- Entretien plus facile
- Risque réduit d'erreurs de câblage
- Meilleure utilisation de l'espace machine limité
- Transmission fiable dans des environnements industriels difficiles
C'est pourquoi les connecteurs hybrides M23 sont largement utilisés dans les servomoteurs, les robots, les systèmes de contrôle de mouvement, les systèmes d'entraînement, l'automatisation industrielle et les équipements de transport.
Deux options d'assemblage de câbles hybrides M23 de Premier Cable
| Modèle | Produit | Structure du connecteur | Longueur du câble | Utilisation principale | Application typique |
|---|---|---|---|---|---|
| PCM-S-0747 | Assemblage de câbles hybrides M23 mâle-à-mâle | Connecteur mâle M23 aux deux extrémités | 2m | Connexion directe d'un appareil-à-un appareil | Servomoteur, servomoteur, module robot, équipement d'automatisation |
| PCM-S-0748 | Montage sur panneau femelle M23 vers câble à extrémité ouverte | Connecteur femelle M23 à montage sur panneau pour -câbles à extrémité ouverte | 0.5m | Interface à panneau fixe avec câblage interne de la machine | Boîtier moteur, joint de robot, boîtier de commande, panneau de machine |
Ces deux produits servent différents scénarios de câblage. Le PCM-S-0747 est un câble externe fini, tandis que le PCM-S-0748 est conçu pour les fabricants d'équipements qui ont besoin d'un connecteur externe fixe et d'un câblage interne flexible.
Guide d'utilisation recommandée
| Exigence | Modèle recommandé |
|---|---|
| Connexion directe entre deux interfaces M23 | PCM-S-0747, câble hybride M23 mâle-à mâle de 2 m |
| Câblage externe du servomoteur vers le servomoteur | PCM-S-0747 |
| Connexion du module robot à l'unité de commande | PCM-S-0747 |
| Interconnexion du système d'entraînement | PCM-S-0747 |
| Connecteur fixe sur panneau ou boîtier de machine | PCM-S-0748, montage sur panneau femelle M23 de 0,5 m vers câble à extrémité ouverte |
| Le client a besoin d'une soudure interne ou d'une connexion de borne | PCM-S-0748 |
| Câblage interne du joint robot | PCM-S-0748 |
| Boîtier de servomoteur avec câblage interne | PCM-S-0748 |
Si les deux appareils disposent déjà de connecteurs homologues M23, le PCM-S-0747 est généralement le meilleur choix. Si un côté doit être monté sur le boîtier de l'équipement et câblé à l'intérieur de la machine, le PCM-S-0748 est plus approprié.
Produit 1 : Assemblage de câbles hybrides PCM-S-0747 M23 mâle-à mâle, 2 m
Assemblage de câbles M23 mâle-à-mâle
Le PCM-S-0747 est un assemblage de câble hybride M23 mâle-à mâle de 2 m avec des connecteurs mâles M23 aux deux extrémités. Il est conçu pour les applications dans lesquelles les deux appareils disposent déjà d'interfaces d'accouplement M23 standard.
Ce produit est couramment utilisé pour connecter des servomoteurs, des servomoteurs, des modules de robots, des unités d'entraînement et des équipements d'automatisation industrielle. Il peut transmettre l'alimentation, le signal et les données Ethernet CAT5 via un seul assemblage de câbles, réduisant ainsi le besoin de câbles séparés.
Principales fonctionnalités
| Article | Spécification |
|---|---|
| Modèle | PCM-S-0747 |
| Type de produit | Ensemble de câbles hybrides M23 mâle-à-mâle |
| Connecteur A | Connecteur mâle M23 |
| Connecteur B | Connecteur mâle M23 |
| Longueur du câble | 2m |
| Type de transmission | Données d'alimentation, de signal et Ethernet CAT5 |
| Type d'installation | Connexion d'un appareil externe-à-un appareil |
| Utilisation typique | Servomoteurs, entraînements, robots et équipements d'automatisation |
Schéma de câble PCM-S-0747 mâle-à mâle
Quand choisir PCM ? -S-0747
Choisissez PCM-S-0747 lorsque les deux côtés de l'équipement disposent déjà d'interfaces M23 correspondantes. Cette version convient à l'installation enfichable et au routage de câbles externes.
Les cas d'utilisation typiques incluent :
- Connexion du servomoteur au servomoteur
- Connexion du module robot à l'unité de commande
- Interconnexion du système d'entraînement
- Câblage de machine industrielle-à-machine
- Acheminement des câbles des équipements d'automatisation externes
- Équipement de contrôle de mouvement
- Systèmes de transport et de manutention
Principaux avantages
Le câble PCM-S-0747 mâle-vers mâle est pratique lorsque le chemin de câblage est fixe et que l'interface de l'équipement est déjà définie. Il permet de réduire le temps d'installation, de maintenir le câblage externe propre et de faciliter le remplacement des câbles lors de la maintenance.
Produit 2 : PCM-S-0748 M23 femelle à montage sur panneau vers câble à extrémité ouverte, 0,5 m
Le PCM-S-0748 est un câble femelle M23 à montage sur panneau vers extrémité ouverte de 0,5 m conçu pour les fabricants d'équipements OEM qui ont besoin d'une interface de connecteur fixe à l'extérieur de la machine et d'un câblage flexible à l'intérieur de l'équipement.
Un côté utilise un connecteur femelle M23 à montage sur panneau, également appelé prise femelle M23, connecteur à montage sur châssis ou connecteur de cloison. L'autre côté est fourni sous forme de câble à extrémité ouverte-de 0,5 m avec des fils volants. Les fils ouverts- peuvent être soudés, sertis ou connectés aux bornes internes par le client.
Ce câble est souvent installé sur un boîtier de servomoteur, un joint de robot, un boîtier de commande ou un panneau de machine. Les fils ouverts - restent à l'intérieur de l'équipement et peuvent être connectés à un PCB, un bornier, un câblage moteur, un module codeur, un circuit de freinage, un circuit de capteur ou une carte de commande.
Principales fonctionnalités
| Article | Spécification |
|---|---|
| Modèle | PCM-S-0748 |
| Type de produit | Montage sur panneau femelle M23 sur câble à extrémité ouverte |
| Connecteur A | Connecteur femelle M23 pour montage sur panneau |
| Connecteur B | Fils ouverts-/fils volants |
| Longueur du câble | 0.5m |
| Type d'installation | Montage sur panneau/montage sur châssis/montage sur cloison |
| Connexion interne | Soudure, sertissage ou connexion de bornes côté client- |
| Utilisation typique | Boîtier moteur, joint de robot, boîtier de commande et câblage interne de la machine |
PCM-S-0748 Schéma de montage sur panneau
Quand choisir PCM ? -S-0748
Choisissez PCM-S-0748 lorsque le connecteur doit être monté sur le boîtier de la machine et que le câblage interne doit être effectué à l'intérieur de l'équipement.
Les cas d'utilisation typiques incluent :
- Câblage interne du servomoteur
- Câblage de l'articulation du robot ou du bras du robot
- Connexion interne du boîtier de commande
- Soudure de circuits imprimés
- Câblage du retour codeur
- Câblage du frein moteur
- Connexion du capteur de température
- Distribution interne d’alimentation, de signal et Ethernet
Principaux avantages
Le câble femelle ouvert à montage sur panneau PCM-S-0748 fournit une interface externe M23 standard tout en conservant la flexibilité du câblage interne. Il est utile pour les constructeurs de machines OEM dont la position du PCB, l'emplacement des bornes ou la disposition du câblage interne peuvent varier selon les différents modèles d'équipement.
Connexion hybride de données de signal de puissance M23
Les connecteurs hybrides transmettent l'alimentation, les signaux et les données Ethernet en une seule connexion. Le système de connecteurs et de câbles hybrides de données de signal de puissance M23 offre une solution compacte pour les applications industrielles où plusieurs fonctions électriques doivent passer par une seule interface.
Selon la configuration choisie, le connecteur hybride M23 peut prendre en charge :
- Transmission de puissance jusqu'à 4+1 broches
- Courant jusqu'à 30A
- Tension jusqu'à 850 V DC ou 630 V AC
- Transmission du signal à 6 broches
- Transmission de données Ethernet CAT5 à 4 broches
- Interfaces de connecteurs mâles et femelles
- Prises et fiches d'assemblage de câbles
- Protection IP67 lorsqu'il est correctement accouplé et installé
- Blindage CEM à 360 degrés
- Performances résistantes aux-chocs et aux vibrations-
Le connecteur enfichable M23-compact convient aux environnements industriels difficiles où une alimentation, un signal et une transmission de données stables sont requis.
Comment choisir le bon assemblage de câbles hybrides M23
La sélection du bon câble hybride M23 dépend de la structure de l'équipement, de l'interface du connecteur et de la méthode de câblage interne.
Choisissez PCM-S-0747 si :
- Les deux appareils disposent déjà d'interfaces M23 correspondantes
- Vous avez besoin d'un câble externe-prêt à l'emploi-
- Le câble est utilisé entre un servo variateur et un servo moteur
- Le chemin de câblage est fixe
- Le câble doit connecter les modules du robot ou les unités d'entraînement
- Une installation et un remplacement rapides sont importants
Cette version est idéale pour la connexion directe d'équipements où aucune soudure interne ou modification de câblage n'est requise.
Choisissez PCM-S-0748 si :
- Le connecteur doit être fixé sur un panneau ou un boîtier de machine
- Un côté du câble doit être connecté à l’intérieur de l’équipement
- Le client doit souder, sertir ou terminer les fils
- Le câble se connecte à un PCB, un bornier, un câblage moteur ou un module interne
- Le produit est utilisé à l'intérieur d'un servomoteur, d'un joint de robot, d'un boîtier de commande ou d'un boîtier de machine.
Cette version est idéale pour les constructeurs de machines OEM qui ont besoin d'une interface M23 externe robuste et d'un câblage interne flexible.
Servomoteurs et systèmes d'entraînement
Les servomoteurs et les systèmes d'entraînement nécessitent souvent une transmission de puissance, un câblage de frein, un retour d'encodeur, des signaux de capteur et une communication dans une connexion compacte.
L'ensemble de câbles hybrides PCM-S-0747 2m M23 mâle-à-mâle convient à la connexion d'un entraînement externe-à-moteur lorsque le servomoteur et le servomoteur disposent déjà d'interfaces M23 standard.
Le câble femelle M23 à montage sur panneau vers extrémité ouverte PCM-S-0748 0.5m convient aux fabricants de servomoteurs qui doivent monter un connecteur M23 femelle sur le boîtier du moteur et connecter les fils-à extrémité ouverte à l'intérieur du moteur.
Le câblage typique peut inclure :
- Puissance du moteur
- Câblage de frein
- Retour d'information du codeur
- Signal du capteur de température
- Communication Ethernet
- Signal de commande du servomoteur
Robots et systèmes robotiques
Les systèmes robotiques nécessitent des connexions de câbles compactes, fiables et-résistantes aux vibrations. Les assemblages de câbles hybrides M23 aident à transmettre l'alimentation, le signal et les données via un seul connecteur, réduisant ainsi la complexité du câblage dans les systèmes robotisés.
Le câble PCM-S-0747 2m mâle-vers-mâle peut être utilisé entre les modules de robot, les boîtiers de commande, les unités d'entraînement et les équipements externes.
Le câble femelle à montage sur panneau PCM-S-0748 0.5m vers extrémité ouverte peut être utilisé dans les articulations de robot, les bras de robot ou les modules robotiques compacts où le connecteur est fixé sur le boîtier et les fils-extrémité ouverte sont connectés à l'intérieur de la structure du robot.
Les applications robotiques typiques incluent :
- Bras de robots industriels
- Robots collaboratifs
- Articulations de robots
- Systèmes AGV et AMR
- Effecteurs-terminaux
- Changeurs d'outils
- Boîtiers de commande de robots
- Systèmes de manutention automatisés
Automatisation industrielle et équipement de transport
Les assemblages de câbles hybrides M23 conviennent également aux systèmes d'automatisation et de transport où une alimentation, un signal et une transmission Ethernet stables sont requis.
Le câble PCM-S-0747 2m mâle-vers-mâle convient à l'interconnexion d'équipements externes. Le montage sur panneau femelle PCM-S-0748 0.5 m vers câble à extrémité ouverte est idéal pour le câblage interne personnalisé et les interfaces de machine montées sur panneau fixe-.
Les applications typiques incluent :
- Machines d'emballage
- Machines CNC
- Systèmes de convoyeurs
- Matériel de soudage
- Systèmes de contrôle de mouvement
- Armoires de commande industrielles
- Matériel de transport automatisé
- Systèmes de manutention
- Modules d'entraînement compacts
- Équipement d'automatisation d'usine
Liste de contrôle de sélection pour les ingénieurs et les acheteurs
Avant de choisir un assemblage de câbles hybrides M23, confirmez les détails suivants :
| Point de sélection | Que confirmer |
|---|---|
| Type de câble | PCM-S-0747 2m mâle-à-mâle ou PCM-S-0748 0.5m femelle à montage sur panneau à extrémité ouverte |
| Interface du connecteur | Connecteur M23 mâle ou femelle, type connecteur homologue |
| Méthode de montage | Fiche de câble, montage sur panneau, montage sur châssis ou montage sur cloison |
| Longueur du câble | Standard 2 m ou 0,5 m, ou longueur personnalisée |
| Câblage interne | Connecteur-à-connecteur ou -fils volants à extrémité ouverte |
| Évaluation électrique | Configuration du courant, de la tension et de la puissance |
| Exigence de signal | Signal de commande, signal de retour ou signal de capteur |
| Exigence en matière de données | Transmission Ethernet CAT5 si nécessaire |
| Blindage | Blindage CEM à 360 degrés pour les moteurs, les variateurs et les environnements bruyants |
| Indice de protection | Exigence IP67 lorsqu'il est correctement accouplé et installé |
| Application | Servomoteur, robot, système d'entraînement, boîtier de commande ou équipement d'automatisation |
La fourniture d'un schéma de câblage, d'une affectation des broches ou d'informations sur le connecteur correspondant peut aider à confirmer plus rapidement le bon assemblage de câbles.
Informations nécessaires pour le devis
Pour confirmer le bon assemblage de câble hybride M23 et fournir un devis précis, veuillez préparer les informations suivantes :
- Modèle requis : PCM-S-0747 ou PCM-S-0748
- Type de câble requis : 2 m mâle-à-mâle ou 0,5 m femelle pour montage sur panneau à extrémité ouverte
- Informations sur le connecteur correspondant
- Affectation des broches
- Définition du fil
- Exigence de longueur de câble
- Exigence de tension et de courant
- Exigence de signal et Ethernet
- Exigence de blindage
- Exigence de gaine de câble
- Méthode d'installation
- Environnement applicatif
- Dessin ou exemple de photo, si disponible
Pour PCM-S-0748, veuillez également confirmer comment les fils ouverts seront connectés à l'intérieur de la machine, comme le soudage du PCB, la connexion des bornes, le câblage interne du moteur ou la connexion de la carte de commande.
Conçu pour les environnements industriels difficiles
Les assemblages de câbles industriels sont souvent installés à proximité de moteurs, de servomoteurs, d'onduleurs et de pièces de machines mobiles. Ces environnements peuvent impliquer des vibrations, des chocs, de la poussière, de l'humidité, du bruit électrique et des changements de température.
La série d'assemblages de câbles hybrides M23 est conçue pour des performances fiables dans ces conditions. Avec une protection IP67, un blindage CEM à 360 degrés, une construction résistante aux-chocs et aux vibrations-et une plage de températures de fonctionnement de -40 degrés à +85 degrés, l'assemblage de câbles convient aux applications exigeantes d'automatisation et de contrôle de mouvement.
La conception du blindage est particulièrement importante dans les systèmes de servomoteurs et de robots, où les lignes électriques, le retour du codeur, les signaux de commande et la communication Ethernet peuvent être acheminés à proximité les uns des autres. Un assemblage de câbles hybrides M23 blindés permet de prendre en charge une transmission stable du signal et des données dans des environnements électriquement bruyants.
Prise en charge de la personnalisation de Premier Cable
Premier Cable prend en charge les projets d'assemblage de câbles industriels OEM et personnalisés, notamment les câbles de connecteur hybride M23, les câbles de prise à montage sur panneau, les câbles volants à extrémité ouverte-et les assemblages de câbles d'automatisation blindés.
La prise en charge de personnalisation disponible peut inclure :
- Ensemble de câbles PCM-S-0747 M23 mâle-à mâle de 2 m
- PCM-S-0748 M23 femelle, montage sur panneau vers câble de 0,5 m à extrémité ouverte
- Longueur de câble personnalisée
- Affectation des broches personnalisée
- Définition de fil personnalisée
- Structure de câble blindé
- Transmission de données Ethernet CAT5
- Câblage hybride de puissance et de signal
- Sélection du matériau de la gaine du câble
- Orientation du connecteur et exigences d'installation
- Intégration du connecteur à montage sur panneau
- Traitement ouvert-des leads volants
- Production d'assemblages de câbles OEM
Pour les projets d'ingénierie, les clients peuvent fournir l'affectation des broches requise, les informations sur le connecteur correspondant, la longueur du câble, la définition du câblage ou le dessin de l'équipement pour confirmation.
Noms de produits courants
Cette série de produits peut également être recherchée ou spécifiée comme :
- Ensemble de câbles hybrides PCM-S-0747 M23 mâle-à mâle
- PCM-S-0748 M23 femelle, montage sur panneau vers câble à extrémité ouverte
- Assemblage de câbles hybrides M23
- Câble de connecteur hybride de données de signal d'alimentation M23
- Connecteur et câble hybride M23
- Ensemble de câbles M23 mâle-à-mâle
- Câble M23 mâle vers mâle 2m
- Câble connecteur M23 mâle à mâle
- Câble femelle M23 pour montage sur panneau
- Prise femelle M23 vers câble à extrémité ouverte
- Montage sur panneau M23 sur câble à extrémité ouverte
- Prise à montage sur panneau M23 avec fils volants
- Prise femelle M23 avec fils ouverts
- Connecteur M23 avec fils volants
- Câble à extrémité ouverte M23-
- Câble en queue de cochon M23
- Câble M23 sans terminaison
- Ensemble câble servomoteur M23
- Assemblage de câbles robot M23
- Câble hybride M23 pour systèmes d'entraînement
- Câble hybride M23 pour câblage de joint de robot
- Câble hybride Ethernet de signal d'alimentation M23
Ces noms peuvent varier selon le marché, mais ils font généralement référence aux assemblages de câbles industriels M23 conçus pour la transmission combinée de puissance, de signaux et de données.
FAQ
Comment choisir un faisceau de câbles hybride M23 ?
Choisissez en fonction de la structure de l'équipement et de la méthode de câblage. Si les deux appareils disposent déjà d'interfaces M23, choisissez PCM-S-0747, l'assemblage de câble hybride M23 mâle-à-mâle de 2 m. Si le connecteur doit être monté sur un panneau de machine et câblé à l'intérieur de l'équipement, choisissez PCM-S-0748, le montage sur panneau femelle M23 de 0,5 m pour câble à extrémité ouverte.
Quelle est la différence entre le PCM-S-0747 et le PCM-S-0748 ?
Le PCM-S-0747 est un câble mâle-à-mâle de 2 m avec des connecteurs mâles M23 aux deux extrémités. Il est utilisé pour la connexion d'un appareil externe-à-appareil. Le PCM-S-0748 est un câble femelle à montage sur panneau vers extrémité ouverte de 0,5 m avec un connecteur de panneau femelle M23 d'un côté et des fils ouverts de l'autre côté pour le câblage interne de la machine.
Quel est le numéro de modèle du câble hybride M23 mâle-à-mâle de 2 m ?
L'assemblage de câble hybride M23 mâle-à-mâle de 2 m est le modèle Premier Cable PCM-S-0747. Il est utilisé pour la connexion directe d'appareil à appareil entre des équipements dotés d'interfaces M23 correspondantes.
Quel est le numéro de modèle du câble à extrémité ouverte-à montage sur panneau femelle M23 de 0,5 m ?
Le câble à montage sur panneau femelle M23 de 0,5 m vers extrémité ouverte est le modèle Premier Cable PCM-S-0748. Il est conçu pour les interfaces de machines montées sur panneau-avec des fils à extrémité ouverte pour le soudage interne, le sertissage ou la connexion de bornes.
Les câbles hybrides M23 peuvent-ils transmettre l'alimentation, le signal et Ethernet ?
Oui. Selon la configuration sélectionnée, les assemblages de câbles hybrides M23 peuvent prendre en charge la transmission d'alimentation, de signal et de données Ethernet CAT5 dans un seul système de connecteur.
À quoi sert le PCM-S-0747 ?
PCM-S-0747 est utilisé pour la connexion directe-d'appareil à appareil. Il convient aux servomoteurs, servomoteurs, modules robotiques, systèmes d'entraînement et équipements d'automatisation industrielle dotés d'interfaces M23 correspondantes.
À quoi sert le PCM-S-0748 ?
PCM-S-0748 est utilisé lorsque le connecteur doit être fixé sur le panneau de l'équipement ou sur le boîtier de la machine, tandis que les fils ouverts sont connectés à l'intérieur de la machine par le client.
Que signifie extrémité ouverte ?
L'extrémité ouverte signifie que le côté câble est fourni sans connecteur. Les fils individuels sont laissés ouverts afin que le client puisse les souder, les sertir ou les terminer à l'intérieur de la machine.
Que sont les leads volants ?
Les fils volants sont des fils ouverts à l'extrémité d'un câble. Ils permettent au client de connecter le câble directement à un PCB, un bornier, un câblage moteur ou un module de commande interne.
Les-câbles ouverts du PCM-S-0748 peuvent-ils être soudés à l'intérieur d'un servomoteur ?
Oui. Les fils-à extrémité ouverte du PCM-S-0748 peuvent être soudés ou connectés au câblage interne du moteur, aux modules d'encodeur, au câblage de frein, aux circuits de capteurs de température, aux borniers ou aux cartes de commande.
Le connecteur hybride M23 peut-il prendre en charge Ethernet ?
Oui. Selon la configuration, le connecteur hybride M23 peut prendre en charge la transmission de données Ethernet CAT5 à 4 broches ainsi que les lignes d'alimentation et de signal.
Quels courants et quelles tensions le connecteur hybride M23 peut-il gérer ?
Selon la configuration sélectionnée, le connecteur hybride compact M23 peut gérer des courants jusqu'à 30 A et des tensions jusqu'à 850 V DC ou 630 V AC.
Le connecteur est-il adapté aux environnements industriels difficiles ?
Oui. Le système de connecteurs prend en charge la protection IP67 lorsqu'il est correctement accouplé et installé, un blindage CEM à 360 degrés, des performances de résistance aux-chocs et aux vibrations-et une plage de températures de fonctionnement de -40 degrés à +85 degrés.
La longueur du câble ou l'affectation des broches peuvent-elles être personnalisées ?
Oui. La longueur du câble, l'affectation des broches, la définition du fil, la structure de blindage et l'orientation du connecteur peuvent être personnalisées en fonction des exigences du projet.
Pourquoi choisir Premier Câble ?
Câble Premierfournit des solutions d'assemblage de connecteurs et de câbles industriels pour les fabricants d'automatisation, de contrôle de mouvement et d'équipements de machines. Nos assemblages de câbles hybrides M23 sont conçus pour les clients qui ont besoin d'une solution de connexion compacte, robuste et personnalisable.
