SMA et RS-SMA sont deux connecteurs coaxiaux RF courants, largement utilisés dans les communications sans fil, les stations de base mobile, les antennes satellites, les systèmes de navigation GPS et d'autres applications à haute fréquence. Pour mieux comprendre les différences entre SMA et RP-SMA, il est très utile de comprendre d'abord la signification de chaque terme.
Sma
SMA est abrégé pour la version A de submination, développée dans les années 1960. Le connecteur SMA comporte généralement une impédance de 50 Ω et prend en charge les fréquences jusqu'à 18 GHz ou même plus. Et il est évalué jusqu'à 500 cycles d'accouplement, à condition que la clé à couple appropriée que j'ai utilisée pour appliquer la force spécifiée lors de la création de connexions.
Le connecteur SMA a deux types: les hommes et les femmes. Sa principale différence réside dans la structure des parties de connexion. Le connecteur mâle SMA a des filetages internes et une broche centrale, tandis que le connecteur féminin SMA a des filetages externes et un trou central.
RP-SMA
RP-SMA, qui signifie la polarité inverse SMA, est une variante du connecteur SMA. Bien qu'ils se ressemblent, leurs points de contact centraux ont des polarités opposées, réduisant efficacement le risque de maltraitements, améliorant la sécurité opérationnelle et améliorant la stabilité du système.
Dans RP-SMA, le connecteur mâle présente des fils intérieurs et un trou au centre, tandis que le connecteur féminin dispose de filetages extérieurs et d'une broche au centre.
Câble coaxial RF

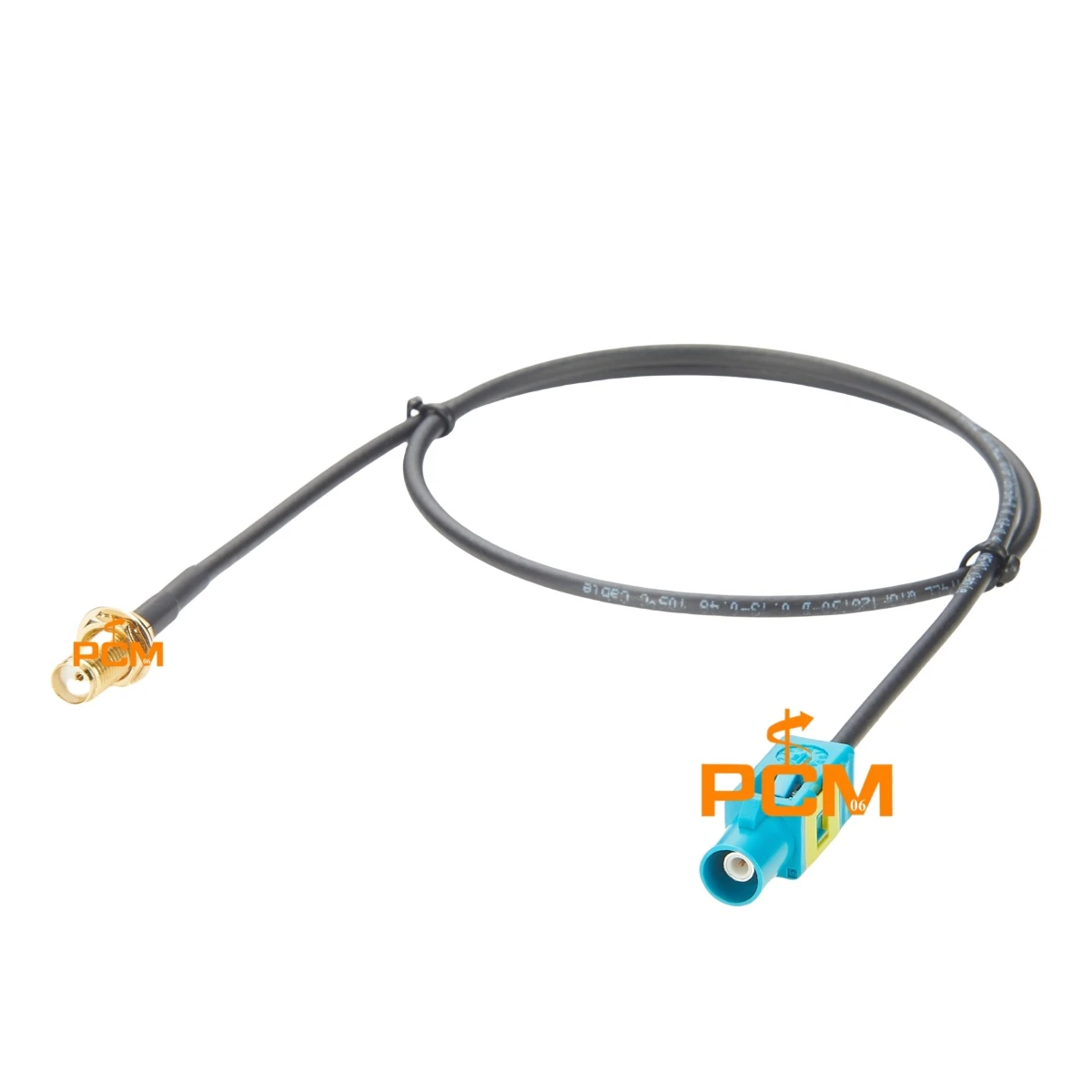

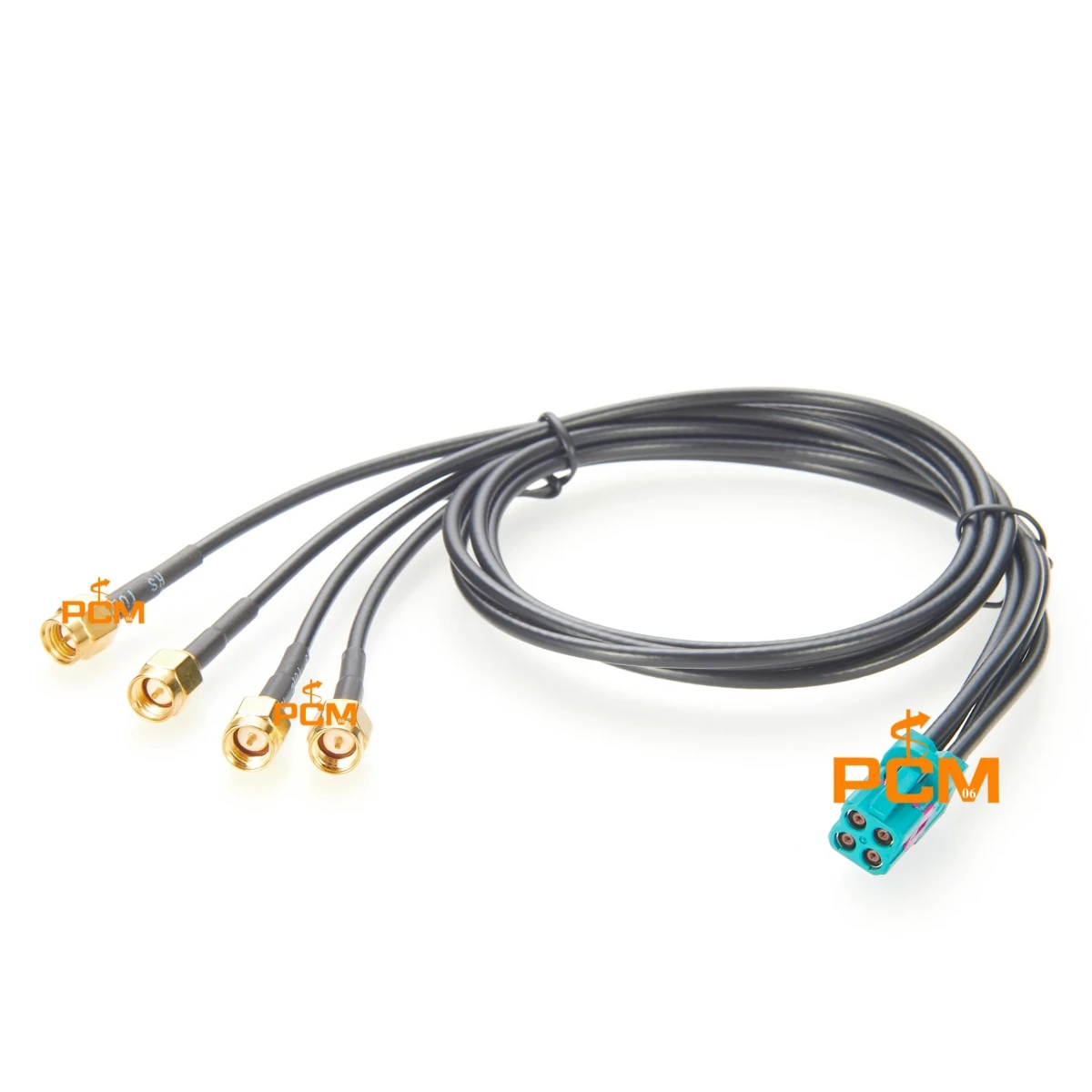

SMA, RP-SMA, Fakra et Mini Fakra sont tous des connecteurs de radiofréquence (RF) conçus pour transmettre des signaux à haute fréquence. Ils peuvent être utilisés avec des câbles coaxiaux communs, tels que RG316, RG174 et RG58, pour former des assemblages de câbles coaxiaux RF, notamment Fakra à SMA, Fakra en RP-SMA, Tyco Mini Fakra à SMA, quad hfm Mini Fakra à SMA, et ainsi. Voici quelques images de référence.
