✅ Étape 1: Connectez le port USB

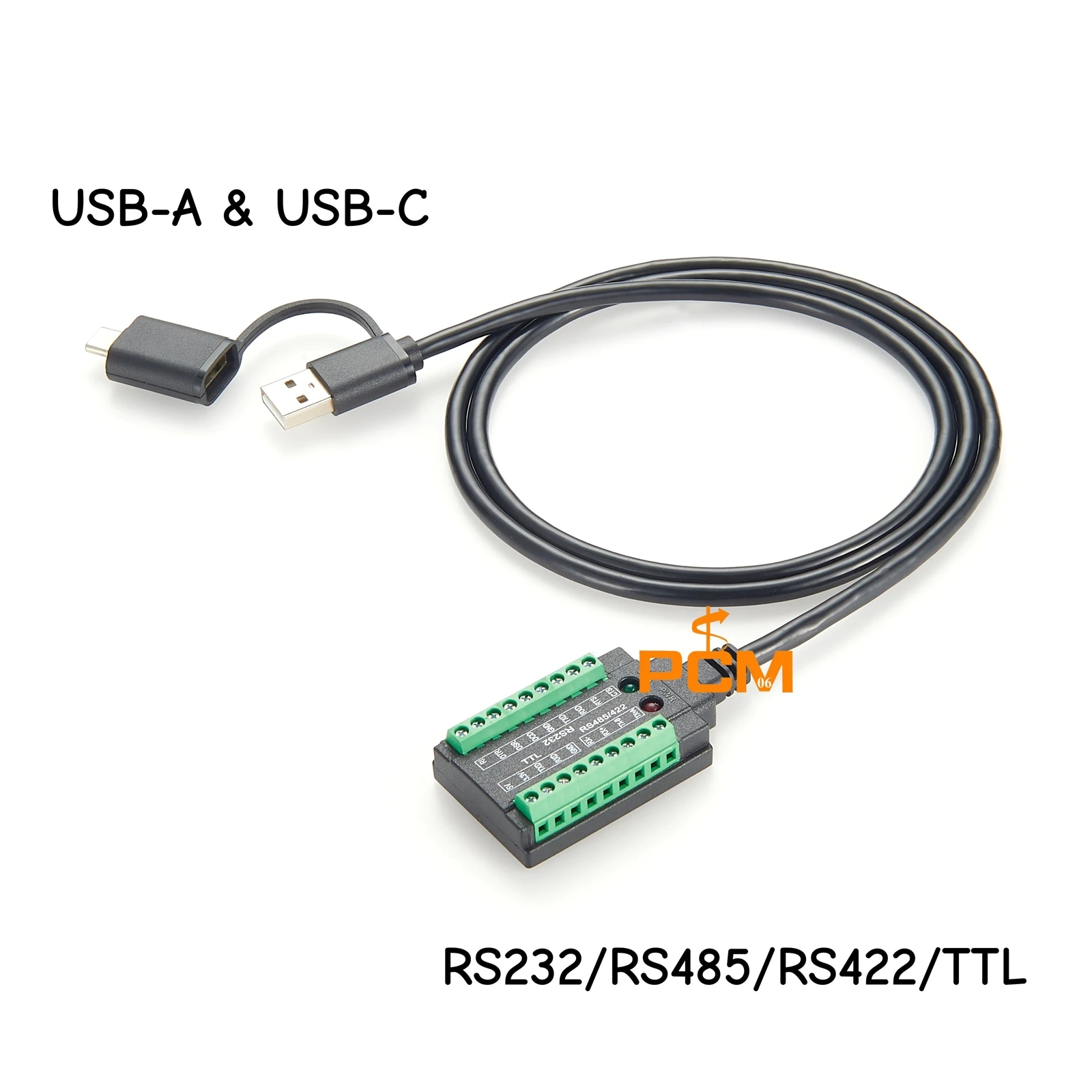

Veuillez insérer le connecteur USB-A ou USB-C du câble série USB en RS232 / RS485 / RS422 / TTL dans le port correspondant de l'ordinateur. Assurez-vous qu'il est branché étroitement et non lâche.
✅Étape 2: Installez les pilotes
Les plus systèmes d'exploitation modernes, y compris les fenêtres, le macOS et l'installation de plug-and-play-play-subpport Linux; Le système reconnaît généralement l'appareil et installera automatiquement le pilote nécessaire. Si ce n'est pas le cas, veuillez installer le pilote manuellement via la page de téléchargement du pilote officiel FTDI: 👉https://ftdichip.com/drivers/vcp-drivers/
✅step3: sProtocole série élu
Veuillez choisir les protocoles de communication série appropriés en fonction du type de port série de votre appareil.
✅Step4: Connectez les périphériques série

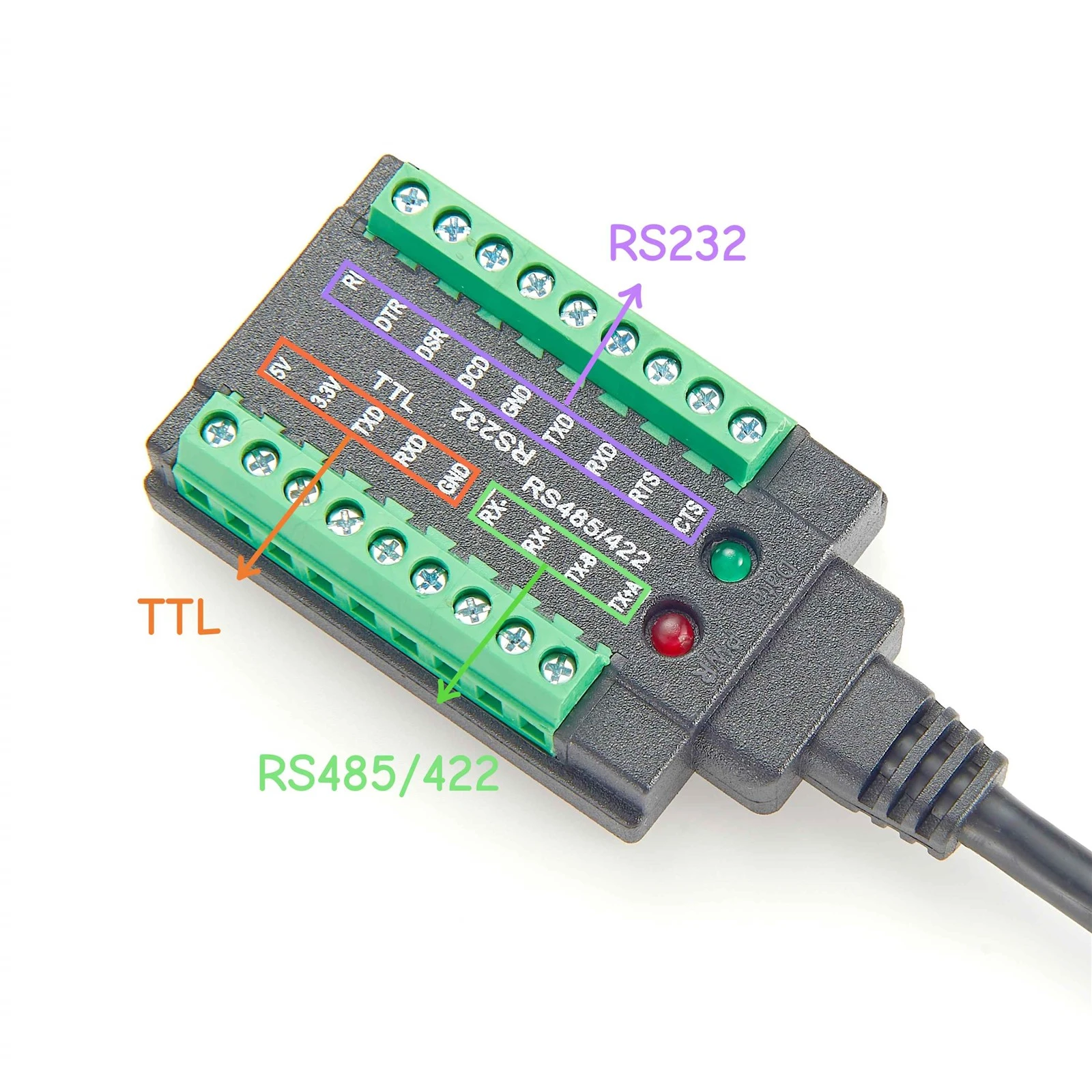

Veuillez connecter votre périphérique série au port correspondant sur le convertisseur comme suit:
RS232: CTS, RTS, RXD, TXD, GND, DCD, DSR, DTR, RI
RS485 / 422: TX + / A, TX- / B, RX +, RX-
TTL: 5V, 3,3V, TXD, RXD, GND
✅Step5: configurer les paramètres série
Veuillez configurer les paramètres du port série sur votre débit d'ordinateur, les bits de données, la parité et les bits d'arrêt pour correspondre à ceux de votre périphérique série connecté.
✅Step6: Communication de test
Veuillez utiliser votre logiciel de communication série pour envoyer des commandes de test ou des données pour vérifier que la connexion fonctionne correctement et que les données sont transmises correctement.
✅Step7: Monitor et dépannage
Veuillez vérifier les indicateurs LED pour surveiller l'état du système: LED rouge pour l'alimentation, LED verte pour la transmission de données.
