Une explication complète des connecteurs et des câbles XLR

Le connecteur XLR est un connecteur largement utilisé dans les équipements audio professionnels et est privilégié pour sa conception unique et ses excellentes performances. Le nom complet du XLR est « External Line Return ». Bien que son origine exacte ne soit pas claire, sa position dans l’industrie audio est incontestée. Les connecteurs XLR ont généralement 3, 4, 5 broches ou plus, la plus courante étant le XLR à 3- broches, qui est principalement utilisé pour transmettre des signaux audio équilibrés et de l'alimentation.

Les connecteurs XLR ont été initialement conçus pour fournir des connexions stables et une transmission de signal de haute qualité. Ils sont souvent utilisés pour connecter des microphones à condensateur, des mélangeurs audio, des amplificateurs, des effecteurs et d'autres appareils afin de garantir que le signal audio ne soit pas affecté par des interférences externes pendant la transmission.

Les connecteurs XLR sont largement utilisés dans l'industrie audio. Voici quelques-unes de leurs principales utilisations :

1. Connexion du microphone: Le connecteur XLR est une interface standard pour les microphones à condensateur, qui peut fournir l'alimentation fantôme requise pour assurer le fonctionnement normal du microphone. Cette méthode de connexion peut réduire efficacement le bruit et la perte de signal.

2. Connexion entre appareils audio: Les connecteurs XLR sont souvent utilisés pour connecter des interfaces audio, des mélangeurs, des amplificateurs et d'autres appareils afin de réaliser la transmission du signal audio. Ses caractéristiques de signal équilibrées aident à réduire les interférences et le bruit.









3. Performances en direct: Lors des concerts, pièces de théâtre et performances en direct, les connecteurs XLR sont le choix standard pour connecter des instruments de musique, des microphones et des équipements audio, et sont largement utilisés pour leur fiabilité et leur capacité anti-interférence.

4. Applications de studio: Dans les studios d'enregistrement, les connecteurs XLR sont utilisés pour connecter divers équipements audio afin de garantir des effets d'enregistrement et de lecture de haute qualité.

5. Radiodiffusion et télévision: Dans l'industrie de la radiodiffusion et de la télévision, les connecteurs XLR sont également standard pour l'acquisition audio et la transmission du signal.

Il existe de nombreux types de connecteurs XLR pour différents besoins d'application. Voici quelques types courants de connecteurs XLR :

3-broche XLR: Le type le plus courant, généralement utilisé pour connecter des microphones et des équipements audio. Il comporte trois broches, dont deux sont utilisées pour transmettre les signaux audio et une pour la masse.

4-broche XLR: Principalement utilisé pour les connexions spécifiques de microphones et de casques, généralement utilisés dans les équipements de radiodiffusion et d'enregistrement professionnels. Ses broches supplémentaires peuvent être utilisées pour l'alimentation fantôme ou des canaux supplémentaires de signaux audio.

5-broche XLR: Il est principalement utilisé dans certains équipements audio haut de gamme, tels que les microphones et les interfaces audio qui connectent plusieurs entrées. Il peut fournir plus de canaux de transmission du signal audio et convient aux systèmes audio complexes.

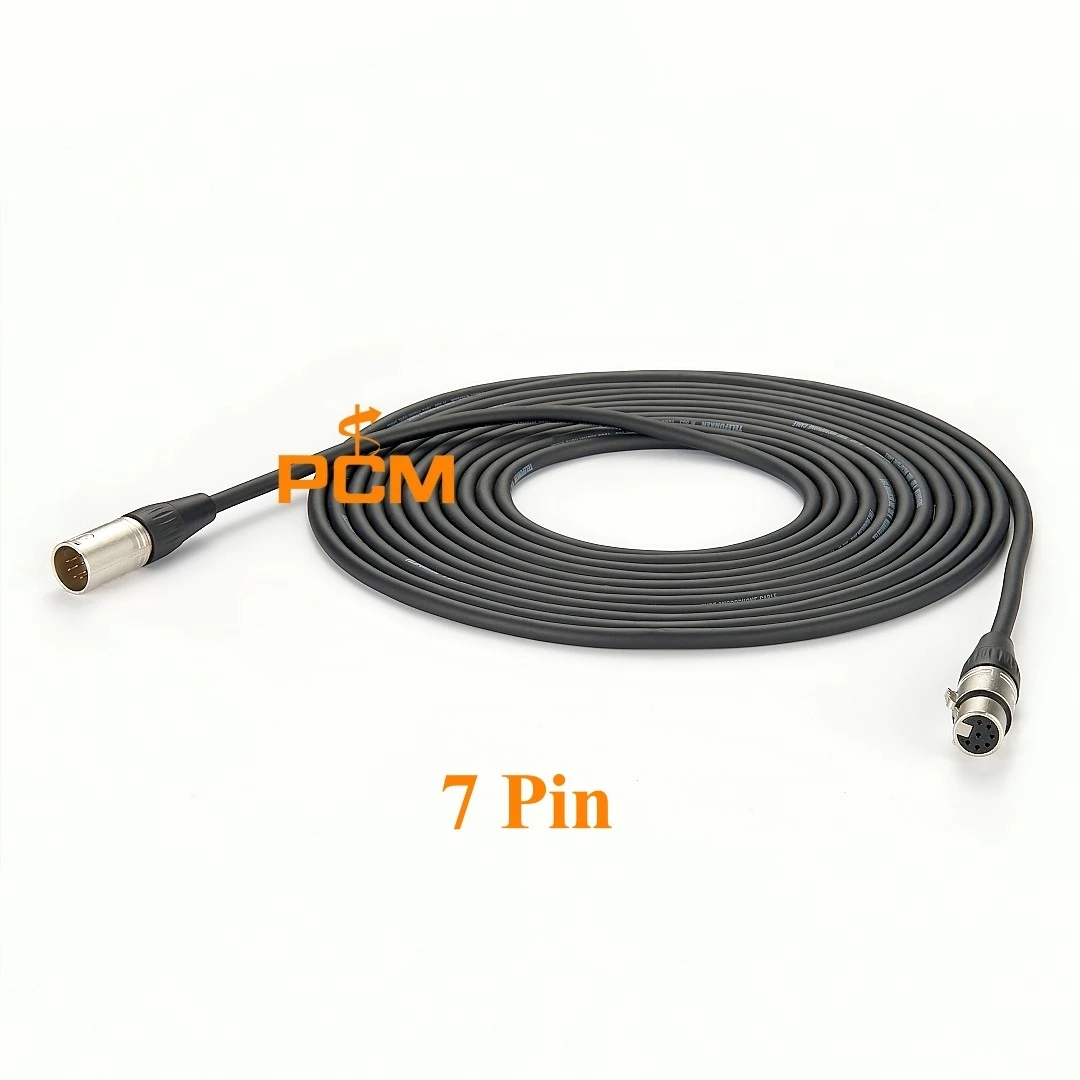

7-broche XLR: Généralement utilisé pour certains types spécifiques de microphones à tube, capables de transmettre des signaux audio et de fournir une alimentation fantôme pour assurer le fonctionnement normal du microphone.

8-broche XLR: Ce type de connecteur est moins utilisé dans certains équipements audio professionnels, principalement utilisé pour certains équipements spéciaux.

Structure du câble XLR

Le câble XLR se compose généralement des éléments suivants :

1. Chef d'orchestre: Le câble XLR utilise généralement un conducteur en cuivre de haute qualité pour assurer une bonne transmission du signal. La qualité du conducteur affecte directement la clarté et la stabilité du signal audio.

2. Couche isolante: À l'extérieur du conducteur, il y a une couche de matériau isolant, généralement du polyéthylène ou du PVC, pour éviter les interférences entre les signaux et maintenir l'intégrité du signal.

3. Couche de protection: La couche de blindage peut être un treillis métallique tissé ou une feuille d'aluminium, conçue pour résister aux interférences électromagnétiques (EMI) et aux interférences radiofréquences (RFI), assurant la stabilité du signal pendant la transmission.

4. Gaine extérieure: La gaine extérieure est généralement en matière plastique flexible pour protéger la structure interne des dommages extérieurs tout en améliorant la durabilité et la flexibilité du câble.

Comment choisir les connecteurs et câbles XLR

Lors du choix des connecteurs et des câbles XLR, plusieurs facteurs doivent être pris en compte :

1. Objectif : identifiez le type d'appareil et le scénario d'application que vous allez connecter, tels que des microphones, des mixeurs ou des effets, pour sélectionner le type de connecteur XLR approprié.

2. Longueur du câble : choisissez un câble de longueur appropriée en fonction de votre environnement d'utilisation et de vos besoins. Les câbles trop longs peuvent entraîner une atténuation du signal, la longueur requise doit donc être correctement évaluée.

3. Qualité du câble : choisissez des câbles de haute qualité pour garantir une bonne transmission du signal. Vérifiez les matériaux du conducteur, de l'isolation et du blindage pour garantir la durabilité et les capacités anti-interférences.

4. Qualité du connecteur : les connecteurs XLR de haute qualité peuvent fournir des connexions plus fiables, réduire la perte de signal et les interférences. Choisir des produits de marques connues entraîne généralement de meilleures performances.

Les connecteurs XLR et leurs câbles jouent un rôle essentiel dans l'industrie audio, offrant une transmission du signal audio de haute qualité et des connexions stables. Que ce soit dans les studios d'enregistrement, les spectacles en direct ou l'industrie de la diffusion, les connecteurs XLR sont largement utilisés pour leur fiabilité et leurs excellentes performances. Lors du choix des connecteurs et des câbles XLR, la prise en compte de facteurs tels que l'objectif, la longueur et la qualité contribuera à garantir les meilleures performances de votre équipement audio. Avec une sélection et une utilisation appropriées, les connecteurs XLR peuvent aider les professionnels de l'audio à réaliser une production et une transmission audio de haute qualité.
